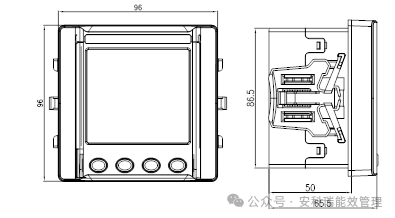

5.1 儀表尺寸（單位：mm  公差：±1mm）

表3 尺寸圖

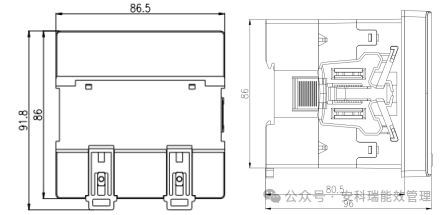

圖5   APM521模塊安裝尺寸圖

注：若統一水平面并排安裝儀表，建議儀表開孔間距30mm。

多功能性：支持四象限電能、諧波分析、需量統計、事件記錄等，滿足多樣化電力監測需求。

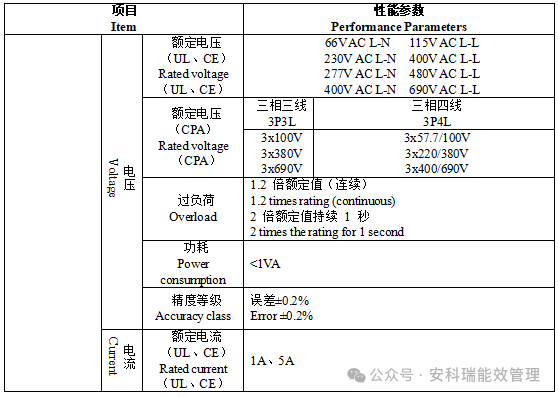

精度高：電壓、電流測量誤差±0.2%，電能計量符合D級標準，確保數據準確性。

靈活安裝：提供嵌入式、導軌式等多種安裝方式，適配不同場景需求。

安全可靠：通過UL、CE等認證，符合CATⅢ/CATⅡ安全標準，具備過載保護和雙重絕緣設計。

通信便捷：支持Modbus-RTU、DL/T 645-2007等多種協議，兼容RS485和以太網通信，便于系統集成。

擴展性強：可選配DI/DO模塊、AO模塊，實現開關狀態監控和模擬量輸出，滿足定制化需求。

適用于工業、商業及電力系統，提供準確的電力監控解決方案。
